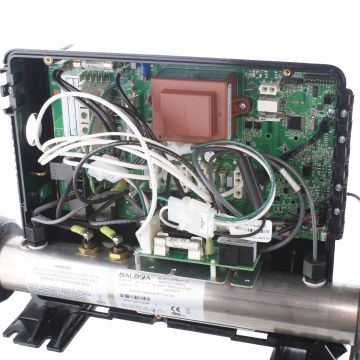

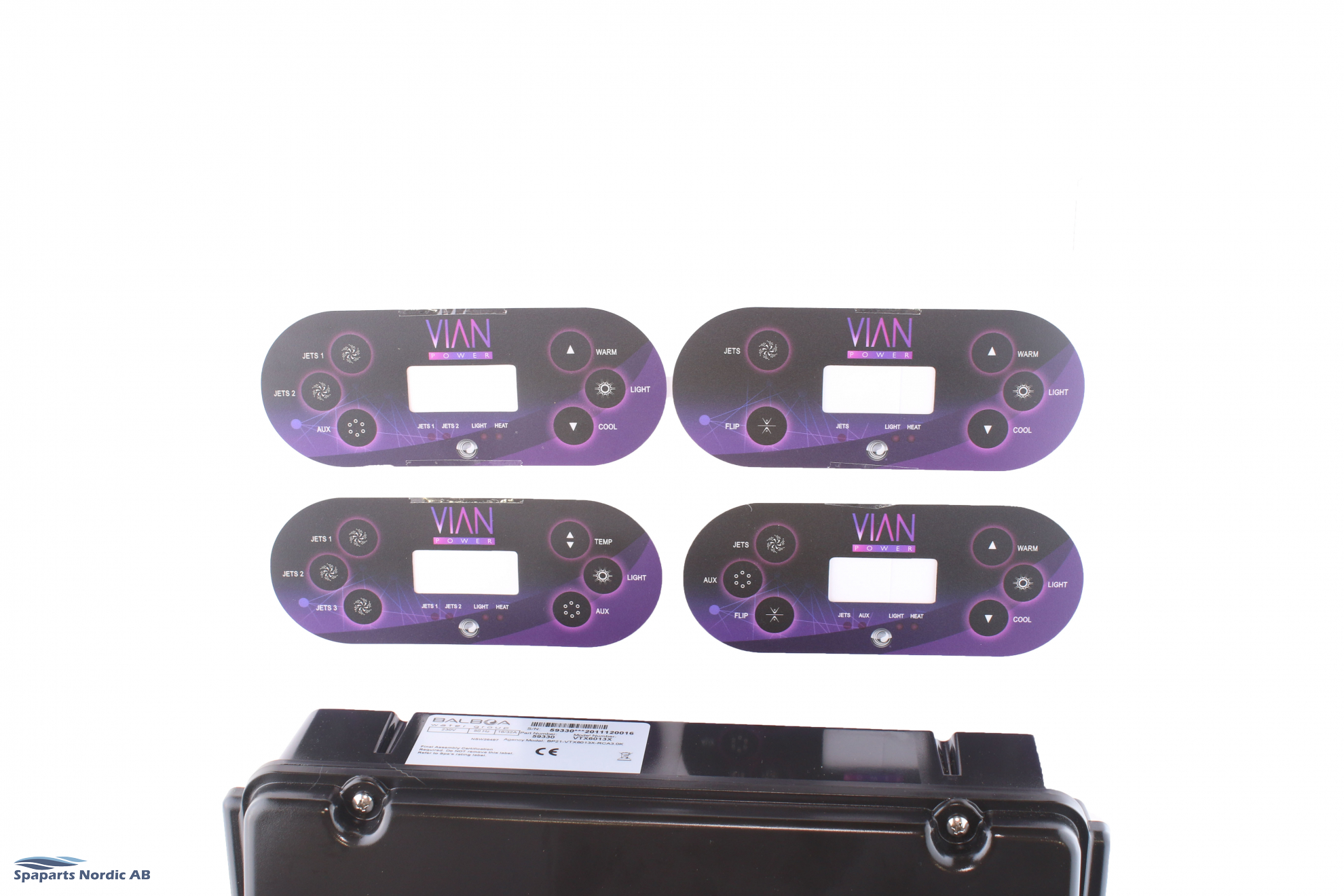

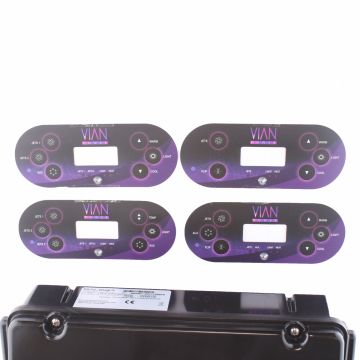

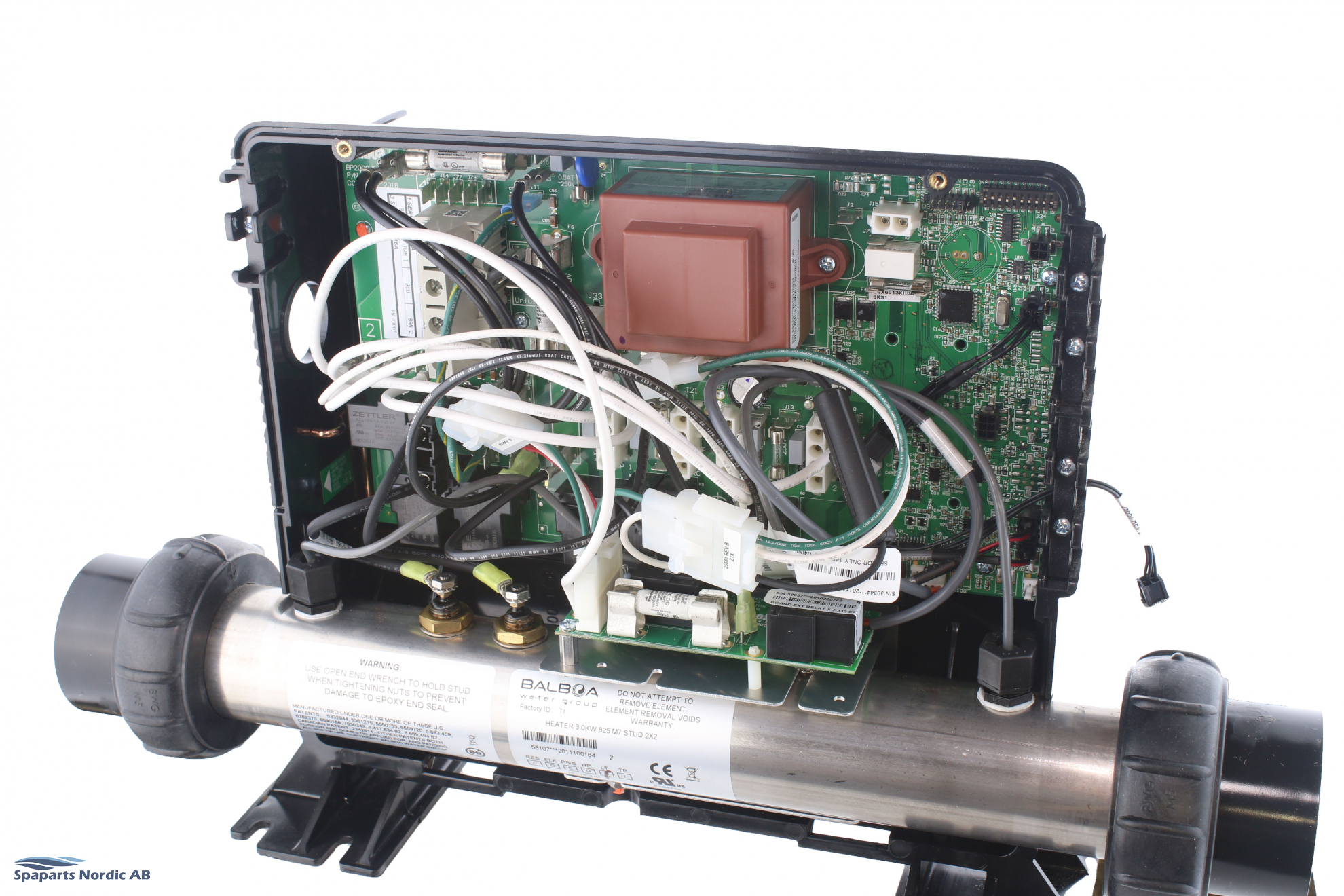

Styrbox Vian Retrofit kit, komplett med TP600 styrpanel med 4 olika etiketter

Ersätter samtliga Balboa GS, GL och BP styrsystem.

Detta system har utformats för att kunna köras från 1 pump enhastighet upp till 3 pumpar + cirkulationspump + fläkt.

Typ av produkt: Vian Power Electronic Control Pack

Tillverkare: Balboa

Effekt: Volt: 230vac Hz: 50

Specifikationer: Från 1 pump utan luft, upp till 3 pumpar + cirkulationspump + luft

Kompatibel med: Alla eftermonteringssystem, lämpliga för uppgraderingar.

Anslutningar: 2-tums hylsor för uttagsvärmare. Förstärkarkablar ansluts till PCB:n för att styra komponenterna.

Mått: Längd: 500 mm (inkl. värmare) 320 mm (endast boxkåpa) Bredd: 120 mm Höjd: 300 mm Översida: 178 mm x 86 mm

Knappar på ovansidan: Överdrag ingår att använda beroende på dina uteffekter: 1 pump utan luft, 1 pump med luft, 2 pumpar med luft, 3 pumpar med luft.

Artiklar som ingår: x6 AMP-kontakt 4 stift, x1 AMP-kontakt 2 stift, x1 bezel, x1 ovansida, x1 System Vian Power 3Kw 825 CZm8

Ytterligare anmärkningar: Systemutgångar:

Detta system har utformats för att kunna köras från 1 pump enhastighet upp till 3 pumpar + cirkulationspump + fläkt.

Förtydligande:

Circ. Pump= Separat cirkulations pump

1-Speed = 1 hastigheter

2-Speed = 2 hastigheter ( låg och hög hastighet)

Jumper	Cirk-pump	Pump 1	Pump 2	Pump 3	Blåsare

1	JA	2-Speed	1-Speed	1-Speed	JA

2	JA	2-Speed	1-Speed	1-Speed	Nej

3	JA	2-Speed	1-Speed	Nej	JA

4	JA	1-Speed	1-Speed	1-Speed	JA

5	JA	1-Speed	1-Speed	1-Speed	Nej

6	JA	1-Speed	1-Speed	Nej	JA

7	Nej	2-Speed	1-Speed	1-Speed	JA

8	Nej	2-Speed	1-Speed	1-Speed	Nej

9	Nej	2-Speed	1-Speed	Nej	1-Speed

10	JA	2-Speed	1-Speed	Nej	Nej

11	JA	1-Speed	1-Speed	Nej	Nej

12	JA	2-Speed	Nej	Nej	1-Speed

13	JA	1-Speed	Nej	Nej	1-Speed

14	JA	2-Speed	Nej	Nej	Nej

15	JA	1-Speed	Nej	Nej	Nej

16	Nej	2-Speed	1-Speed	Nej	Nej

17	Nej	2-Speed	Nej	Nej	1-Speed

18	Nej	2-Speed	Nej	Nej	Nej
